| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：无源电压 |
| 是否专供外贸：否 | 型号： JL-8B/1121 | 额定电流：*** |
| 触点负载：50W | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
| 有可授权的自有品牌：是 | 应用领域：网络通信 |
一、概述

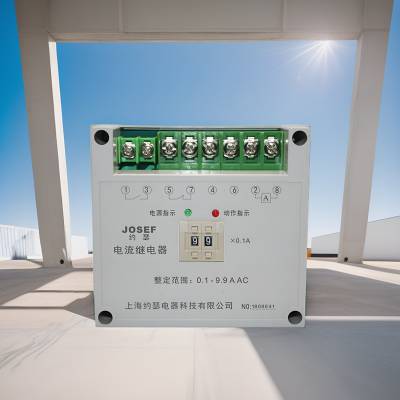

电流继电器JL-8B/1121主要用于发电机、变压器、输变电线路中，作为电力系统交流回路过负荷或短路的启动元件，能够给出报警信号或切除故障。该继电器具有精度高、功耗小、动作时间快、返回系数高、整定直观方便、范围宽等特点。
二、板前接线
电流继电器JL-8B/1121的板前接线方式通常遵循以下步骤和注意事项：
接线准备：
确保电源已关闭，并确认电路处于安全状态。
准备所需的接线工具和材料，如螺丝刀、导线、接线端子等。
接线步骤：
将继电器固定在安装板上，确保继电器安装牢固且接线端子易于操作。
根据电路图或接线图，将导线连接到继电器的相应接线端子上。
注意区分公共端、常闭触点和常开触点，确保接线正确。
对于需要并联续流二极管的端子（如内部线圈的接线端子），应按照说明书中的要求正确并联二极管。
接线注意事项：
在接线过程中，应确保导线连接牢固，避免松动或脱落。
注意导线的绝缘性能，避免裸露部分造成短路或触电危险。
在接线完成后，应进行必要的检查和测试，确保继电器能够正常工作。
三、主要特性
触点形式：具有常开和常闭触点，可根据需要选择使用。
动作类型：过电流动作。
整定范围：0.03A~60A（具体范围可能因产品而异，需参考说明书）。
动作时间：快速动作，通常不大于25ms（具体动作时间可能因产品而异，需参考说明书）。
返回系数：过电流返回系数通常在0.90.97之间，欠电流返回系数在1.051.15之间。
功耗：继电器动作时功耗不大于5W，不动作时功耗较小。
绝缘性能：继电器外壳与外露带电端子之间具有较高的绝缘电阻和绝缘耐压能力。
