| 应用范围：电压 | 品牌：上海约瑟 | 型号： DY-34 |
| 额定电流：3A | 额定电压：220V | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：DY-30系列 | 触点负载：250V3A |
| 触点切换电流：3A | 触点切换电压：250V | 触点形式：一开一闭 |
| 防护特征：IP55 | 线圈电源：AC220V | 最小包装数：1 |
| 种类：电压继电器 | 应用领域：物联网IoT |

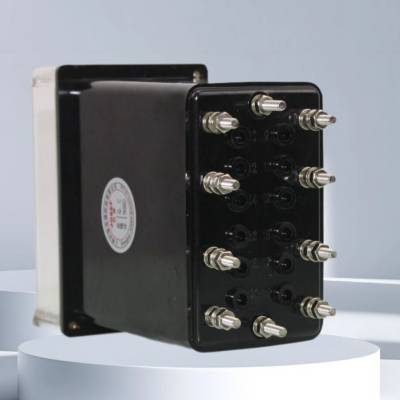

一、产品概述
电压继电器DY-34是DY系列电压继电器中的一种，具有过电压保护或低电压闭锁的功能。该继电器采用电磁式原理，瞬时动作，适用于100VAC的额定电压，并在15~30V的电压范围内进行板后接线。
二、技术特点
电磁式瞬动：继电器采用电磁式原理，具有瞬时动作的特点，能够快速响应电压变化。
高精度：继电器具有较高的精度，能够准确判断电压是否达到设定值，从而触发相应的动作。
板后接线：该继电器采用板后接线方式，方便安装和接线，适用于各种电路板布局。
多种结构形式：DY-34电压继电器具有嵌入式后接线（JK-11K）、凸出式后接线（JK-11H）和凸出式前接线（JK-11Q）等多种结构形式，可根据实际需求进行选择。
三、工作原理
DY-34电压继电器的工作原理基于电磁感应原理。当输入电压达到或超过设定值时，继电器内部的电磁铁产生足够的吸力，使衔铁动作，从而触发触点的闭合或断开。对于过电压继电器，当电压升至整定值或大于整定值时，继电器就动作，动合触点闭合，动断触点断开；当电压降低到0.8倍整定值时，继电器就返回，动合触点断开，动断触点闭合。对于低电压继电器，当电压降低到整定电压时，继电器就动作，动合触点断开，动断触点闭合。
四、接线方法
确定型号规格：根据实际需求选择合适的DY-34电压继电器型号规格。
断开电源：在接线前，务必断开电源，确保继电器处于断电状态。
连接输入电压：将输入电压连接到继电器的输入端子上，注意正负极或相序。
连接控制电路：根据控制需求，将控制电路连接到继电器的输出端子上。如果需要常开触点控制，连接到“NO”端子；如果需要常闭触点控制，连接到“NC”端子。
检查接线：接线完成后，检查接线是否正确，确保没有短路或接触不良。
接通电源：在确认接线无误后，接通电源，测试继电器的工作状态，确保其正常工作。
五、应用领域
DY-34电压继电器广泛应用于电力系统、工业自动化、通信设备等领域，用于监测和控制设备的电压状态，实现过电压保护、低电压闭锁等功能，提高系统的稳定性和安全性。
