| 品牌：JOSEF约瑟 | 应用范围：电流 | 额定电压：250V |
| 是否专供外贸：否 | 型号： JL-6A/1 | 额定电流：10A |
| 产品系列：JL系列 | 3C额定电压范围：36V以下 | 触点形式：一开一闭 |
| 最小包装数：1 | 主要销售地区：其他 | 主要下游平台：其他 |
一、基本特性

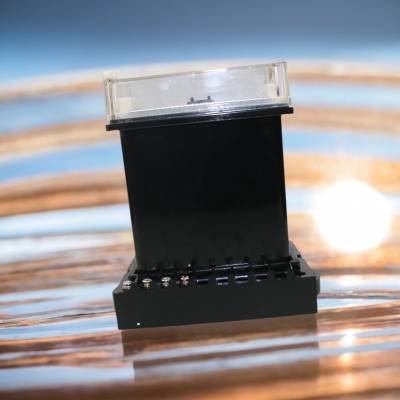

型号：JL-6A/1
电流范围：0.1~15.9A
额定电压：110VDC
附加特性：带板前底座
二、工作原理
JL-6A/1电流继电器采用集成电路构成执行回路，其工作原理主要由电流-电压变换器将输入电流变换成适当的电压，通过动作值的整定和有源带通滤波，再经过全波整流，利用其脉动电压进行比较积分。当积分电平超出检测电平时，检测器输出高电平，驱动出口继电器动作。该继电器采用了新型的积分判断电路，使得动作时间和返回时间都较快，暂态超越小，并具有很强的抗干扰性能。
三、技术参数
整定范围：根据额定电流的不同，整定范围也会有所变化。例如，当额定电流IN为0.1A时，整定范围为0.01A1.59A；当IN为***时，整定范围为0.***79.6A。用户可以通过继电器面板上的拨轮开关进行整定，以满足实际需求。
动作值平均误差：不超过±5%。
动作一致性：不大于1%。
返回系数：过电流时不小于0.92，低电流时不大于1.08。
功耗：在额定电流和额定电压下，继电器的功耗较小，具体数值需参考产品手册。
四、应用场合
JL-6A/1电流继电器可用于电力系统输电线路、电动机的过负荷和短路保护中，作为启动元件。由于其对短路电流中的直流分量和高次谐波有较强的抑制作用，因此特别适用于要求暂态超越小的线路中。
五、安装与调试
安装：继电器应安装在干燥、通风、无腐蚀性气体的环境中，且应垂直安装，以确保其正常工作。安装时，应注意继电器的接线端子和底座的安装孔是否对应，以确保接线正确。
调试：在安装完成后，应对继电器进行调试。首先，检查继电器的接线是否正确，然后按照产品手册中的调试方法进行调试。调试过程中，应注意观察继电器的动作情况和指示灯的显示情况，以确保其满足实际需求。
