价 格
订货量
￥300.00
1 - 99
￥270.00
100 - 299
￥230.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 应用范围：漏电继电器 | 品牌：上海约瑟 | 型号：KDJ-660/690V |
| 额定电流：50 | 额定电压：380 | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 触点负载：250v3a | 触点切换电流：3a |
| 触点切换电压：220v | 触点形式：二转换 | 防护特征：ip55 |
| 线圈电源：ac220v | 最小包装数：1 | 种类：检漏继电器 |
| 应用领域：网络通信 |
一、产品概述

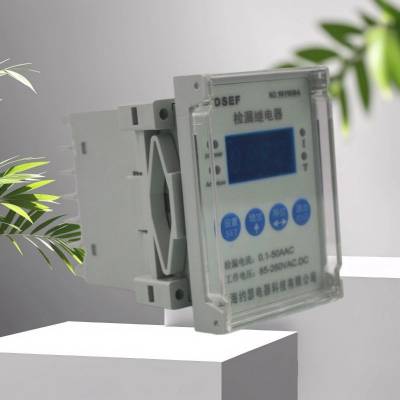

品牌与型号：KDJ-660/690V，由上海约瑟（JOSEF）电器有限公司生产，属于KDJ系列检漏继电器。
适用系统：适用于交流50Hz，额定电压660V或690V的电力系统，频率为50Hz。
应用场景：广泛应用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件，也可用于矿山、工厂、新能源等领域。
二、技术参数
额定电压：AC660V/690V
工作电压：AC220V/AC380V（辅助电源范围：AC110V-260V，DC150V-300V）
动作时间：0.1~2秒
零序孔径：25mm~220mm
主机尺寸：79.5×62×80mm
整定范围：10V-399V（其他范围可定制）
精度：级差小于1V，误差小
功耗：交流回路功耗小于2VA（大整定电压值时），直流回路功耗小于3W（出口继电器动作后）
返回系数：欠电压继电器返回系数1.04-1.08，过电压继电器返回系数0.92-0.96
触点容量：可断开电压不大于250V，时间常数为5±0.75mS的直流有感负荷电路为50W，电压不大于250V的交流电路为250VA
电寿命：不低于100,000次
机械寿命：不低于1,000,000次
三、产品特点
高精度整定：采用三位拨盘开关整定电压值，直观方便，无须校验。
宽范围辅助电源：交直流通用，范围大，适应不同电源环境。
高可靠性：无抖动，无拒动，动作快，返回系数高。
抗干扰能力强：符合DL478-92《静态继电保护及安全自动装置通用技术条件》。
安装灵活：支持柜内导轨或嵌入面板安装，适应不同安装环境。
四、工作原理
漏电检测：被测电压经过电阻分压取样，得到与被测电压成比例的取样电压Ui，Ui经拨盘整定，再进行整流滤波，得到直流Uo。
信号处理：逻辑回路将Uo与门坎电压Uz进行比较，接通辅助电源后，继电器处于正常工作状态。
保护动作：
欠电压保护：若Uo
过电压保护：若Uo > Uz，出口继电器动作，常开触点闭合，常闭触点打开，动作指示灯亮。
防误动设计：设有专门电路，***出口继电器在辅助电源上电瞬间和不稳定时封锁出口继电器，使之不动作。
