价 格
订货量
￥245.00
1 - 99
￥225.00
100 - 299
￥200.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥300
| 应用范围：电流 | 品牌：JOSEF约瑟 | 型号：GL-11/10 |
| 额定电流：2 | 额定电压：220 | 是否专供外贸：否 |
| 3C额定电压范围：36V以下 | 产品系列：GL系列 | 触点负载：250V1A |
| 触点切换电流：1 | 触点切换电压：220 | 触点形式：一开一闭 |
| 防护特征：IP55 | 最小包装数：1 | 种类：过电流继电器 |
| 应用领域：物联网IoT |
一、产品概述

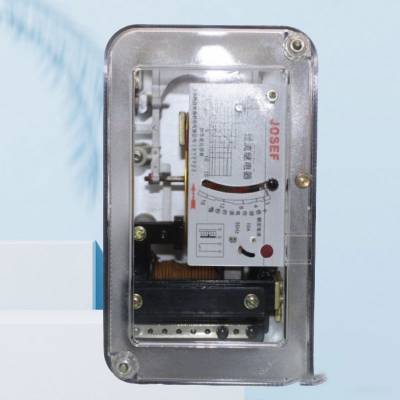

GL-11/10型电流继电器属于GL-10系列反时限过流继电器，主要用于电机、变压器等主设备及输配电系统的继电保护回路中。当系统出现过负荷或短路故障时，继电器能按预定的时限可靠动作或发出信号，切除故障部分，确保设备及输配电系统的安全。
二、主要技术参数
型号：GL-11/10
额定电流：10A
整定值范围：4、5、6、7、8、9、10A
动作时间（10倍整定电流下）：2-8秒
瞬动电流倍数：≥0.85倍
返回系数：≥0.85
功率消耗：≤15VA
三、板前接线方法
1. 接线端子说明
GL-11/10型继电器通常具有以下接线端子：
主触点端子：用于控制主电路的通断。
信号触点端子：用于发出过载或短路信号。
线圈端子：用于接入控制电源，驱动继电器动作。
2. 接线步骤
准备工作：
确保继电器已正确安装在垂直面板上，并固定牢固。
检查继电器外观无损坏，触点无锈蚀或异物。
主触点接线：
将主电路的电源线接入继电器的主触点输入端。
将负载线接入继电器的主触点输出端。
确保接线牢固，接触良好，避免松动或接触不良。
信号触点接线：
根据需要，将信号触点接入报警装置或监控系统。
当继电器动作时，信号触点闭合，发出过载或短路信号。
线圈接线：
将控制电源的正负极分别接入继电器的线圈端子。
注意线圈的额定电压，确保控制电源电压与继电器线圈电压匹配。
接线时，注意极性，避免接反导致继电器无法正常工作。
检查与测试：
接线完成后，仔细检查所有接线是否正确，无松动或短路现象。
进行通电测试，观察继电器是否按预定动作，主触点是否可靠通断，信号触点是否正常闭合。
