| 应用范围：中间 | 品牌：上海约瑟 | 型号：DZS-13CE/500 |
| 额定电流：*** | 额定电压：220V |

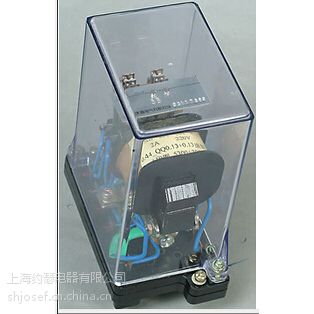

DZS-10CE系列带保持时中间继电器
DZS-13CE/500带保持中间继电器，DZS-13CE/600带保持中间继电器，DZS-12CE/302带保持中间继电器，DZS-11CE/302带保持中间继电器，DZS-12CE/600带保持中间继电器，DZS-11CE/600带保持中间继电器，DZS-12CE/203带保持中间继电器，DZS-11CE/203带保持中间继电器，
一、用途
DZS-10CE系列延时中间继电器（以下简称继电器）用于电力系统各种保护自控制线路中，以增加保护和控制线路的触点数量和触点容量。DZS-11CE为动作延时，DZS-12CE为返回延时继电器，DZS-13CE为电压延时动作和电流保持的继电器
二、主要技术数据
额定电压：220V、110V、48V、24V、12V。
额定电流：1A、2A、4A、6A。
接点形式：2动合3转换、3动合2转换、6动合、5动合。
动作值：为额定值的30~70%。
返回值：延时动作的继电器的返回值不小于5%额定值。
保持值：具有电流保持绕组的继电器，保持电流不大于80%额定保持值。
动作时间：DZS-11CE、DZS-13CE不大于0.06S。
返回时间：DZS-12CE不小于0.4S。
功率消耗：不大于5W。
触点容量：在电压不超过250V，电流不超过***，时间常数为5±0.75ms的直流有感负荷电路中，产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为***。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V(有效值)50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
三、内部接线图及外引接线图
四、外形及开孔尺寸
DZS-10CE采用JCK-11A/5壳体，详见附图14
