| 应用范围：电流 | 品牌：上海约瑟 | 型号：HJL-F93/AY |
| 额定电流：*** | 额定电压：500V |

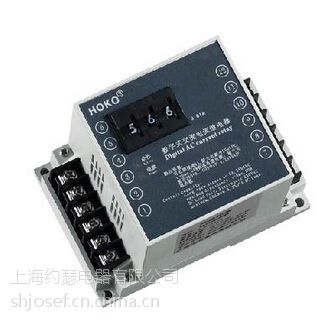

HJL-93数字式交流三相电流继电器
HJL-F93/AY数字式交流三相电流继电器，HJL-F93/BY数字式交流三相电流继电器，HJL-F93/B数字式交流三相电流继电器，HJL-F93/A数字式交流三相电流继电器，HJL-93/AY数字式交流三相电流继电器，HJL-93/BY数字式交流三相电流继电器，HJL-93/B数字式交流三相电流继电器，HJL-93/A数字式交流三相电流继电器，HJL-93数字式交流三相电流继电器
HJL-93系列数字式交流三相电流继电器
1. 用途
本系列电流继电器用于发电机、变压器和输电线路的过荷和短路保护，作为启动元件。
2. 安装结构
导轨安装9壳体，具体尺寸请参考外型尺寸图。
3. 特点
(1).采用3位拔盘整定
(2).整定范围0.2A~6A，级差0.01 A
(3).延时时间：0~99.9S
(4).辅助电源85~260V交直流通用
(5).50Hz、60Hz通用。
4. 产品型号
5. 技术参数
(1). 额定电流，整定范围，返回系数，辅助电源
名称 | 型号 | 额定电流 (A) | 长期允许 接通电流 (A) | 瞬时允许 过载电流 (A) | 整体范围 (A) | 级差 (V) | 返回系数 | 辅助电源 |
电流继电器 | HJL-93/A□ | 5 | 6 | 20 | 0.2~6 | 0.01 | 0.9~0.95 | 85-265V 交直流通用 |
HJL-93/B□ | 1 | 4 | 20 | 0.05~1.2 | 0.01 |
(2).工作频率：50Hz、60Hz正弦波。
(3). 动作特性：
a.瞬时动作：
HJL-Q93□电流继电器，当任何一路（或二路、或三路）输入电流高于拨盘整定值，三个输出中间继电器立即都动作。
HJL-F93□电流继电器，当任何一路输入电流高于拨盘整定值，仅对应中间继电器立即动作。
b.延时动作：
类似于上述瞬时动作特性，区别仅在于达到动作条件时，输出中间继电器不是立即动作，经过***组拨盘设定的延时时间后，才动作。若在此延时时间内，动作条件消失，则不再动作。
(4). 返回时间：三相电流从输入1.1倍整定电流下降到0.5倍整定电流，返回时间小于30ms。
(5). 整定值误差：不大于2%，同一继电器在同一整定电流下，动作一致性不大于1%。
(6). 功 耗：小于5W。
(7). 触点容量：长期接通***，在250VDC，τ=5ms可断开50W直流有感负载：在250VAC COSΦ=0.4可断开250VA交流负载。
(8). 绝缘电阻：继电器外壳与外露带电端子之间，用开路电压500V的兆欧表测量，绝缘电阻大于300MΩ。
(9). 介质强度：继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz的试验电压历时1分钟，不击穿，无闪络现象。
6. 使用条件
(1).环境温度：-15℃~55℃：
(2).无导电气体，无腐蚀性气体，无较强振动;
(3).工作位置：任意;
(4).周围磁场强度：小于0.5mT;
(5).不得有雨水和雪，有防雾、防尘、防风沙设施。
7.接线图
