| 应用范围：电压 | 品牌：上海约瑟 | 型号：JY-7GB/1DK |
| 额定电流：*** | 额定电压：220V |

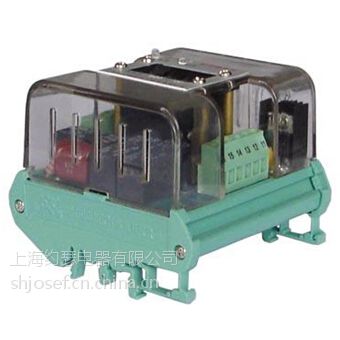

JY-7G型端子排静态电压继电器
JY-7GB/1DK子排静态电压继电器
JY-7GB/1子排静态电压继电器
JY-7GA/1子排静态电压继电器
JY-7GA/1DK端子排静态电压继电器
一、用途
JY-7G系列静态电压继电器(以下简称本继电器)用于电动机、发电机、变压器和输电线的继电器保护装置中作为过电压保护、
欠电压保护或低压闭锁启动元件。
二、型号分裂及含义
三、产品特点
本系列继电器为集成电路静态型继电器；采用进口集成电路进行运算和比较；数码整定，用三位拨码开关整定电压值，整定范
围宽，级差小，整定方便又直观：精度高误差小、无需检验、动作速度快、返回系数高、功耗低辅助电源采用开关电源变换，交直
流通用，工作电压范围大，接线简单，可以卡在35mm标准导轨上，安装方便体积小的特点。
四、正常工作条件
1、环境温度：-10℃~+50℃；
2、相对湿度：≤90%；
3、大气压力：80Kpa~110Kpa。
4、安装位置：任意。
5、周围环境：应具有抵御阳光及雨、雪、风、沙的设备；不允许有爆炸危险的介质，空气中不含导致金属腐蚀、绝缘损坏的气体
或导电介质；继电器在工作时，不允许有超过1.5mT的外磁感应强度及较强的振动和冲击。
五、主要技术参数
1、电压整定范围：有辅助电源1~240V或1~440V，无辅助电源15~240V或80~440V；
2、电压整定级差：1V；
3、返回系数：过压0.90~0.95，欠压1.02~1.05；
4、整定误差：电压整定平均误差≤±3%，平均误差=(5次测量平均值-整定值)/整定值×***；
5、功率消耗：辅助电源≤5VA；测量电源≤1VA。
6、绝缘电阻：继电器各带电端子对外露非带电端子或外壳之间，用开路电压500V的兆欧表测量，绝缘电阻>300MΩ。
7、介质强度：继电器各带电端子对外露非带电端子或外壳之间，能承受2KV/50Hz的交流电压，历时1分钟无击穿或闪络现象。
8、抗干扰：符合DL478-92《静态继电保护装置及安全自动装置通用技术条件》和GB7261、GB6261《静态继电器及保护装置
的电器抗干扰试验》中的有关规定。
9、触点容量：继电器触点在电压不大于250V ，电流不大于2A的直流有感负荷(时间常数为5ms±0.75ms)电路中，断开
容量为50W；在电压不大于250V，电流不大于1A的电流电路中(功率因数为0.4±0.1)，断开容量为250VA。触
点接通容量为DC250V/2A、AC250V/***。
10、触点寿命：电寿命10万次，机械寿命10万次。
11、动作时间：≤25ms(过压1.2倍整定值，欠压0.8倍整定值)
12、返回时间：≤25ms(过压0.8倍整定值，欠压1.2倍整定值)
13、辅助电源：AC/DC48V，110V，220V；订货时请注明其它电压等级可订做。(交直流通用)
14、测量电源：有辅助电源产品的测量电源1~240V或1~440V，无辅助电源产品的测量电源15~240V或80~440V。
六、继电器内部接线图及外引接线图
七、继电器使用方法
八、继电器外形尺寸及安装开孔尺寸图
